シロアリが木材をかじる音を聞く

アコースティック・エミッションによるシロアリ食害の検出

アコースティック・エミッション(AE)とは

硬い材料が壊れるときには、バキッとかボキッとかいう音がします。これは破壊のエネルギーが音や振動のエネルギーとなって放出されたものです。材料の内部で微小な破壊がおきる場合にも微弱な振動が発生し、地震のように材料内を伝わります。この現象をアコースティック・エミッション(AE)といいます。

高感度のセンサを材料の表面に取り付けると、AEによる波動（AE波）を検出することができます。波は人間の耳には聞こえない高さ（超音波）の非常に微弱な振動です。これを計測することで、材料の中で進行してゆく破壊の様子を知ることができます。

なぜAEでシロアリの食害が診断できるのか

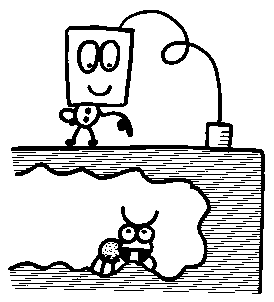

AE波はシロアリの職蟻が木材をかじるときの微小な破壊によっても発生します。AEを検出するセンサを木材に取り付けると、シロアリ食害のAE波が検出できます。

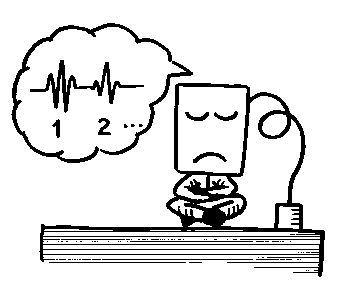

AE波は材料内の破壊点で発生し、材料内を伝わります。したがって破壊の発生点からある程度離れた位置でもAE波を検出することができます。AE計測では、断続的に発生する一連の波動を1つのイベント（AE事象）として認識し、AEイベントの発生数や発生率を計測します。

AE波を検出するセンサは、材料の表面に取り付けるため、材料を壊すことなく、内部で進行する破壊（シロアリの食害）の様子を診断することができます。

AE波の計測では微弱で、人間の耳には聞こえない超音波領域の振動を検出します。そのために高感度のセンサが必要ですが、話し声など耳に聞こえる騒音や振動の影響は受けません。

シロアリ食害AEの検出に関する研究

• AEモニタリングによるシロアリ防除システム

• AEモニタリングを行った人口餌場によるシロアリ防除

• シロアリ食害検出用AE検出装置の開発

• アコースティック･エミッション(AE)によるシロアリ食害材探知機の開発

• AEデータの無人収集システム

• 食害活動によるAEのリアルタイム計測システム

• アメリカカンザイシロアリ食害材から検出されるAE

• ウェーブガイドを用いたAEセンサによるシロアリ食害AEの検出
  1. ニードル式ウェーブガイドの適用
  2. プレート式ウェーブガイドの適用
  3. 木ねじ式ウェーブガイドの適用

• 振動刺激に対するイエシロアリの反応

• AEモニタリングによる木造建築内のシロアリ食害の検出
  1. 土蔵内のヤマトシロアリ食害の検出事例
  2. 木質パネル構法住宅における検出事例

• ヒラタキクイムシ食害材から検出されるAE

• PVDFフィルムを用いたAEセンサによるシロアリ食害AEの検出
  1. 圧電高分子フィルムPVDFのAE検出特性とシロアリ食害検出への適用
  2. 住宅部材接合部モデルへのPVDFの挟み込み

• ビデオマイクロスコープによるシロアリ摂食行動の観察　　-摂食行動とAE発生との関係-
• シロアリ食害活動に及ぼす光および気流の影響
• 物理バリアを用いたシロアリ防除システムに関する検討
  1. AEモニタリングによる物理バリア内へのシロアリ侵入の検出
  2. 汚泥固化・破砕材（ポリナイト）のシロアリバリアへの利用

Original paper

Yanase, Y., Y. Fujii, S. Okumura, Y. Imamura and T. Yoshimura:
Detection of AE generated by the feeding activity using PVDF (Polyvinylidene fluoride) film.
Forest Products J. 48(7/8); 43-46, 1998

Yanase Y., Y. Fujii, S. Okumura, Y. Imamura and T. Yoshimura:
Detection of Acoustic Emission (AE) Generated by Termite Attack in Wooden House
ICUPUT'99, 1999
(154kB)

簗瀬佳之, 藤井義久, 奥村正悟, 今村祐嗣, 甲�ｱ峯男
AEモニタリングによる木造建築のシロアリ食害の検出
−木質パネル構法住宅における検出事例−
環動昆, 10(4), 160-168, 1999
(347kB)

Y. Yanase, Y. Fujii, S. Okumura, Y. Imamura, T. Yoshimura
Plate-type waveguides for detecting acoustic emissions generated by termite attack
J. of Wood Sci., 46(3), 243-247(2000)
(104kB)

簗瀬佳之，藤井義久，奥村正悟，吉村剛，今村祐嗣
PVDFフィルムを用いたシロアリ食害検出用AEセンサの開発
−木質住宅部材の接合部に挟み込んだPVDFフィルムの適用−
材料, 49(4), 401-405, 2000
(151kB)

Yanase, Y., M. Shibata, Y. Fujii, S. Okumura,K. Iwamoto, T. Nogiwa,
T. Yoshimura and Y. Imamura
Feasibility of Termite Control Using Crushed Cement-Stabilized Sludge (Polynite) as a Physical Barrier and Acoustic Emission(AE) Monitoring
IRG31, 2000
(178kB)

YANASE, Y., Y. FUJII, S. OKUMURA,
T. MAEKAWA, K. SUZUKI,
T. YOSHIMURA, Y. IMAMURA
Detection of Metabolic Gas from Termites Using Ceramic Gas Sensors
IRG32, 2001
(434kB)

簗瀬佳之，藤井義久，奥村正悟，吉村剛，今村祐嗣
AEモニタリングによるアメリカカンザイシロアリの食害検出
環動昆, 12(2), 53-68, 2001
(754kB)
